Varkkuun sähkökaaviota?

[Rou_inen]

Elikkäs oisko kellään sähkökaaviota kaapin konttiin menevistä johtoloista. Siitä luukun luota ol sulana puolisen metrii piuhaa. Oishan ne tietty numeroitu siitä kaarevalta liitinkiskolta, jos joku muistas niitä numerointeja? Epäilykset ois takalasin lämmittimelle kun rapsii jatkuvaan sitä sulaketta...

[Marco]

Katoppa löytyskö tuolta:

http://w124-zone.com/downloads/MB%20CD/W124/Main.html

[Roisto]

Terve,

Näistä voisi olla ehken apuja. Vanhempiin (n. -> 93):
http://www.w124performance.com/service/ ... TM/ETM.pdf (74 MB)
Uudempiin (n. 94 ->)
http://www.w124performance.com/service/ ... _index.pdf


t.
Risto

[Rou_inen]

Kiitoksia linkkilöistä. No laitetaan samalla vähän tarinan tynkää "parista" sähköviasta.

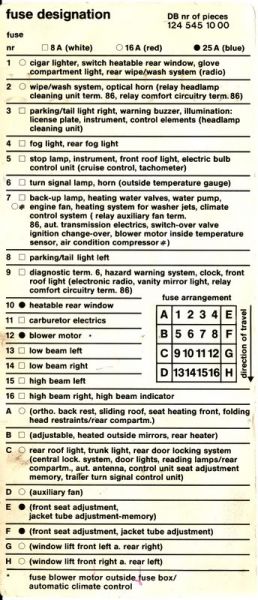

Talvee varten ois hyvä saaha lämmityslaitteen moottori pyörimään, vika vois korjaantua vaihtamalla uuden. Viikonloppuna rupes polttamaan sulaketta nro.1. Sitä mainitsemaani takalasin lämmittimen sulaketta polttanu sen mitä auto ihellä ollu (2vk). Sulakkeet 2,3,c,12 palavat kanssa ennemmin tai myöhemmin uuden sulakkeen laittamisen jälkeen.
Ja sitten ei toimi vänkärin puolen takavalot, paitti silllon kun liikututtaa pyyhkijää ja sillonkin vaan pakki valo syttyy. Sitten taas pakin kun laittaa silmään nii saa päälle pyyhkiän, eli nuo nyt kytkeytyy samaan aikaan. Ja saattavat ne pyyhkiät seilata omia aikojaankin ja niihin automaatti pysäytys ei toimi.
Tästä pyyhkiä rumbasta innostuneena avasin monitoimireleen josta oli yksi niistä "metalliläpyskistä" oli ottanut lämpöä ja releen sisällä oli valkoista jauhoa. Tai siis ilmeisesti monitoimireleen jos se on se pitempi niistä kahdesta akun takana. Vaihdoin kyllä sen pienemän releen "kait toimivaan" varaosaan mutta ei mitään vaikusta. Eikös tuosta jotain jääny vielä mainitsematta. Pitänee huomenna deaktivoija noihin sulakkehin takaa noita laitteita jos sieltä se virtasyöppö löytys.
Jotenka eikun vain halukkaat arvailemaan, päivitellään kunhan jotain järkeä on löytynyt

[Rou_inen]

Näköjään kirjotin että akun takana piti kirjotaa että sulakeboksin takana

[Rou_inen]

Nytten pääs pitkästä aikaa tutkailemaan matikkia. Ei oikeestaan löytyny mitään tolkkua. Kummallisin on tuo pyyhkijöihin ja pakkivalon samaan aikaan toimiminen, oisko kellään tietoa missä kohin nuo piirit vois yhistyä? Talvi alkaa tulemaan ja matikissa ei oo vielä etes leimaa, kolimisatanen lahoo alle ja leima loppuu kohta siitäkin.

[Rou_inen]

Nytten pääs pitkästä aikaa tutkailemaan matikkia. Ei oikeestaan löytyny mitään tolkkua. Kummallisin on tuo pyyhkijöihin ja pakkivalon samaan aikaan toimiminen, oisko kellään tietoa missä kohin nuo piirit vois yhistyä? Talvi alkaa tulemaan ja matikissa ei oo vielä etes leimaa, kolimisatanen lahoo alle ja leima loppuu kohta siitäkin.

Hiljasta on pielly tämän osalta. Ei oo vieläkään löytyny selvyyttä siihen mistä tuo järjetön pyyhkijöihin toiminta johtuu? Takavalot on kylläkin ruvennu toimimaan paitsi ne pakkivalot sekaa. Apuja oltas vailla jotta piäsis tuos ajelemaan.

[H.Salminen]

Pakkivalolla ja pyyhkijällä on sellanen yhteys että kun on tuulilasinpyyhin päällä ja laitat pakin päälle niin takalasin pyyhin menee päälle. Tämän toiminnon hoitaa takaluukun sisässä oleva takalasin pyyhkimen rele. Sieltä suunnalta lähtisin vikaa hakemaan.
Mites muuten löysitkö niitä sähkökaavioita, jos on vielä tarvis niin pistä mailiosoite mulle yv:nä niin lähetän. Mulla on 200-230TE:n kaaviot yhtenä kuvana jossa näkyy kaikki vakiolaitteet, passaa varmaan muihinki malleihin tieten moottorin johdotukset on erit diselissä
